1. Productintroductie van het LED -automatisch zuurstofverdeelstuk

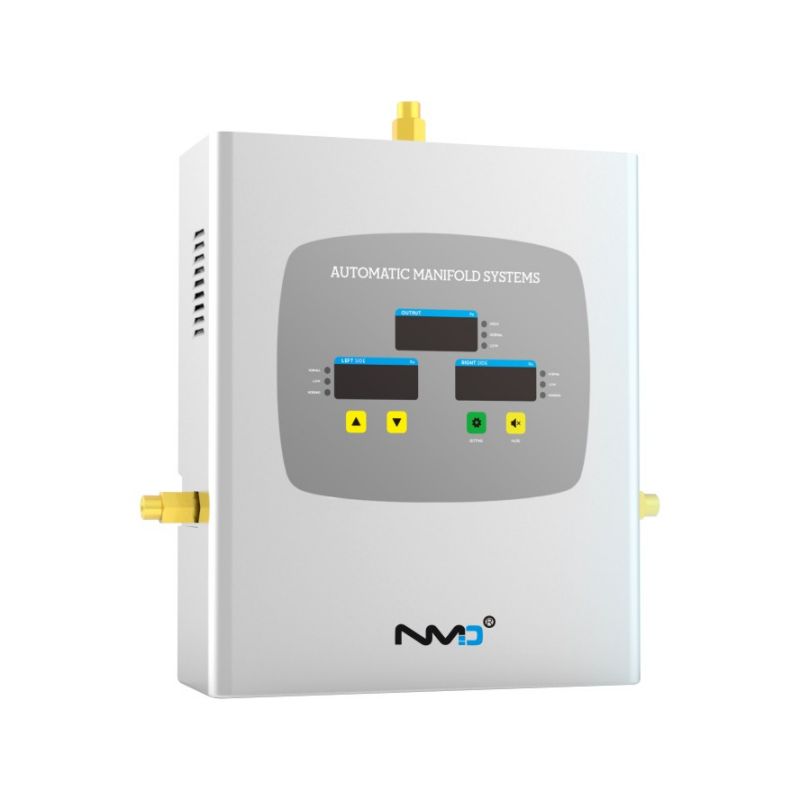

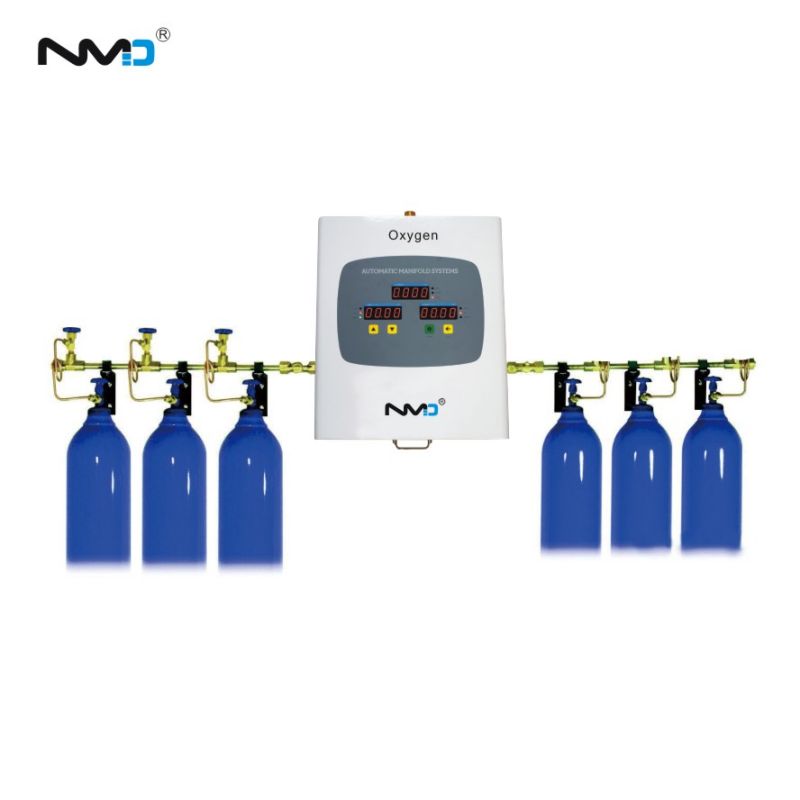

Zuurstofverdeelstuk is een van de belangrijke apparatuur voor zuurstoftoevoer in het ziekenhuis. Dit LED -automatische zuurstofverdeelstuk is het nieuwste volledig automatische verdeelstuk met hoge kwaliteit. Het materiaal is HPB59-1, hoogwaardige messing van hoge sterkte, die resistent kan zijn tegen een hoge druk van 200 barbar. Het bestaat uit meerdere zuurstofcilinders die samen worden verbonden door buizen om een ​​gecentraliseerd zuurstoftoevoersysteem te vormen. Het LED -automatische zuurstofverdeelstuk is volledig ingesloten metalen doos met alarmapparaat dat alarm op afstand kan en zeer gemakkelijk te bedienen en te repareren. Het kan het gas lang blijven leveren als er geen elektrisch is. En het LED -automatische zuurstofverdeelstuk kan een verscheidenheid aan gassen worden toegepast: zuurstof, stikstof, stikstofoxide, koolstofdioxide, enz.

2. Productparameter van het LED -automatisch zuurstofverdeelstuk

3. Productfunctie en toepassing van het LED -automatisch zuurstofverdeelstuk

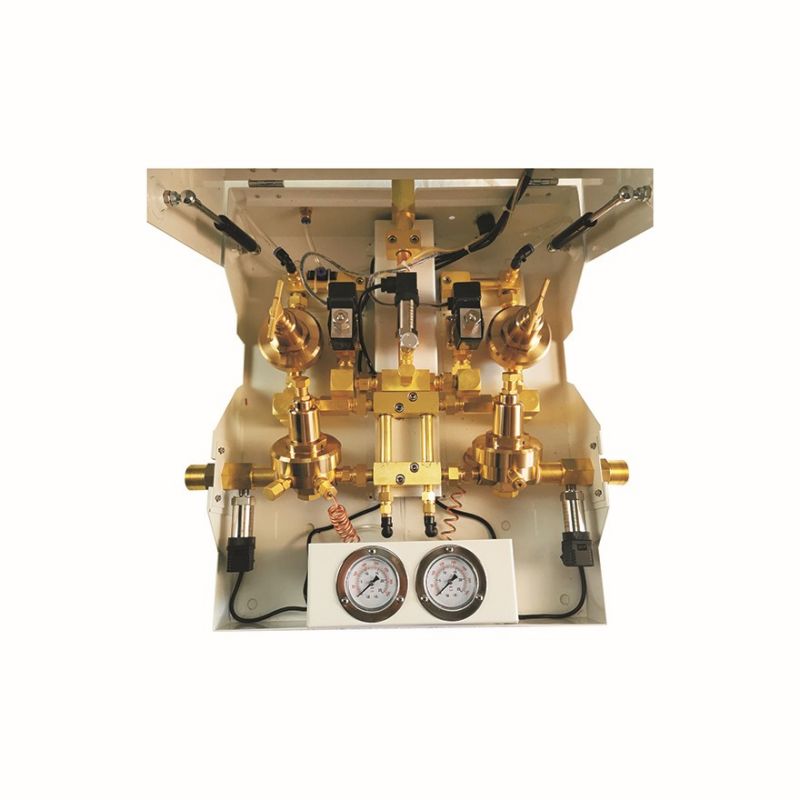

3.1. Eerste fase decompressor: de bovengrens van inlaatdruk is 20MPa en de druk wordt verlaagd tot 1,5 mpa

3.2. De tweetraps decompressor vermindert de druk van 1,5 MPa tot 0,35 ~ 0,7 mpa

3.3. Hoogspanningssensor: verbonden met het LCD -moederbord door de draad, voel de druk, zodra de druk is gedetecteerd onder de ingestelde limietwaarde, zal deze signalen naar het LCD -moederbord verzenden, het alarmgeluid en het lichtalarm stimuleren

3.4. STRUPMAATSEN: In het geval van stroomuitval kan het LCD -scherm niet werken, kan mechanische drukmeter worden gebruikt om gegevens rechtstreeks te lezen

3.5.Solenoïde klep: gebruikt om beide zijden van het gas aan en uit te regelen, kan ook met geweld door het LCD -scherm worden geschakeld.

Normaal gesproken kan slechts één kant worden geopend, de linkerkant eerst. Voldoen aan speciale omstandigheden, zoals stroomfalen, beide kanten van

de klep tegelijkertijd open, doe ononderbroken luchttoevoer

3.6. Linker- en rechter luchtinlaten: beide uiteinden zijn verbonden met zuurstofgenerator, cilinder of vloeibare zuurstof. De luchtinlaatdruk is over het algemeen 1-20 mpa en de standaarddraad van de pijpinterface is m33*2 (kan worden aangepast)

3.7. Hydraulische elastische staaf: kan eruit springen bij het openen van de doos, zodat mensen meer moeite kunnen besparen bij het openen van de doos en een vaste rol kunnen spelen, in de doos is geopend om de doosafdekking te stabiliseren, dalende verwonding te voorkomen

3.8. DG4 Globe -klep: gebruikt voor de functie van de uitlaatschakelaar, handig onderhoud van de magneetklep en andere luchtroutes

3.9. Eenrichtingsklep: deze klep is een eenrichtingsklep om gasrugstroom te voorkomen

3.10. Luchtuitgang: het gas wordt eindelijk uit de luchtuitgang in de hoofdpijp ontslagen

3.11. De veiligheidsklep van de binnenafscheiding: wanneer de druk in de hogedruk-decompressiekamer te hoog is, wordt de veiligheidsklep automatisch geopend en automatisch gesloten na het ontladen van overtollig gas om de veiligheid van het spruitstuk te waarborgen

3.12. Externe ontlastklep: wanneer de binnenste hulpklep niet aan de vraag kan voldoen, wordt de externe ontlastklep gestart en wordt het overtollige gas naar de buitenkant van het chassis ontslagen

Opmerking: levenslange garantie, alles kan worden aangepast

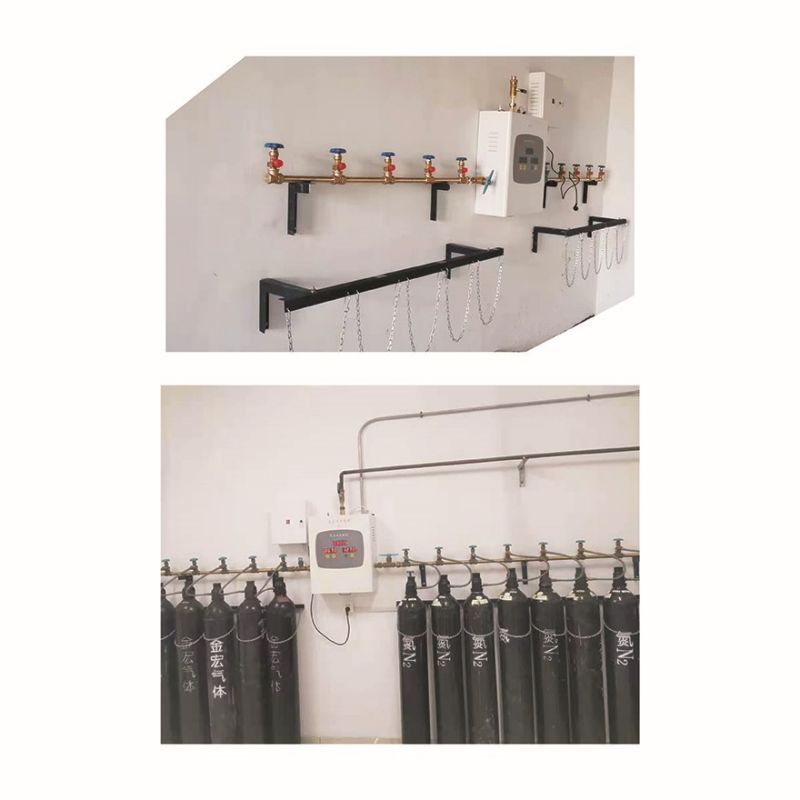

4. Productiedetails van het LED -automatisch zuurstofverdeelstuk
